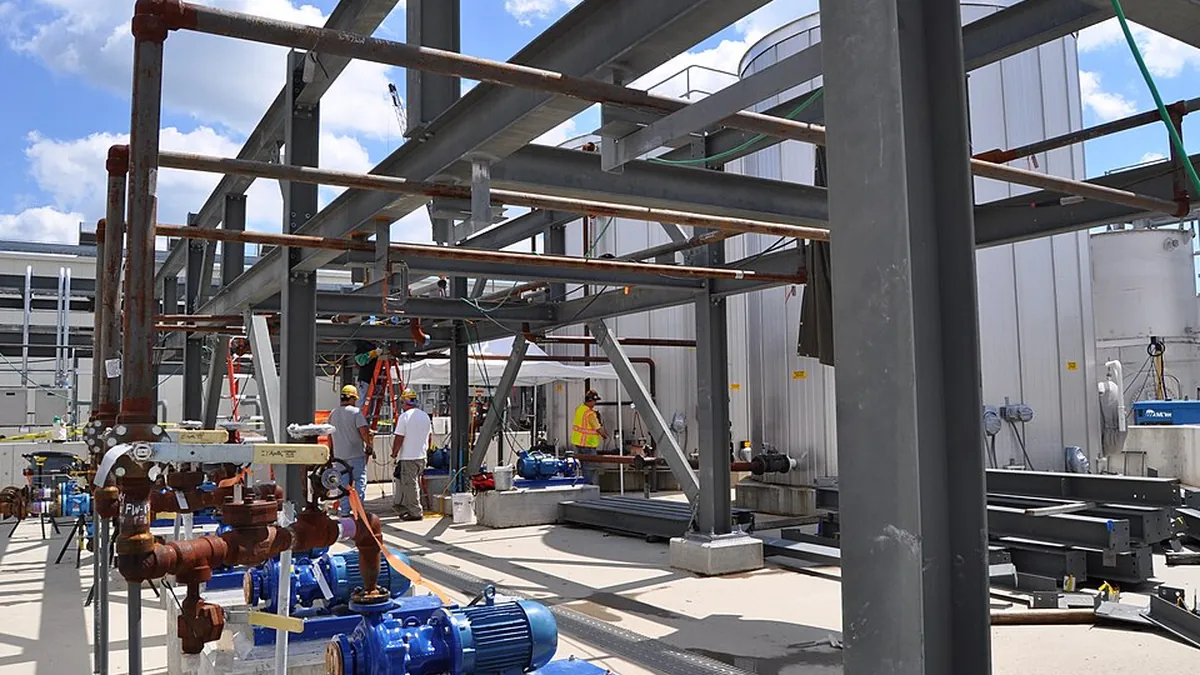

Memoria de cálculo de tuberías industriales
Desarrollamos cálculo y verificación de piping industrial para condiciones de presión, temperatura y operación, coordinando flexibilidad, soportes, reacciones y cargas en equipos cuando corresponde.
IMAGEN
Respuesta directa
¿En qué situación se encuentra tu proyecto?
El alcance debe responder a la necesidad real, no a una plantilla genérica.
Cambio de ruta o temperatura
Revisión de desplazamientos, esfuerzos y reacciones.
Cargas altas en boquillas
Evaluación de flexibilidad y soportación para reducir demandas.
Alcance del servicio
Espesor por presión y flexibilidad son problemas distintos
El espesor depende de presión, diámetro, material y código; la flexibilidad depende además de geometría, temperatura y restricciones. En líneas calientes, una ruta compacta puede transmitir cargas importantes a boquillas si no tiene capacidad de expansión.
- Verificación de espesor por presión.
- Flexibilidad y expansión térmica.
- Cargas sostenidas, de expansión y ocasionales.
- Soportes, guías y anclajes.
- Reacciones en soportes.
- Cargas en boquillas/equipos dentro del alcance.
IMAGEN
Verificación técnica
¿Qué revisamos en el cálculo de tuberías industriales?
Las verificaciones definitivas dependen de la geometría, cargas, servicio y norma aplicable.
- Presión y temperatura de diseño.
- Espesor/material.
- Peso de tubería, fluido y aislamiento.
- Expansión térmica.
- Esfuerzos sostenidos/expansión/ocasionales.
- Soportes y anclajes.
- Reacciones.
- Desplazamientos.
- Casos de prueba cuando correspondan.
- Viento/sismo si el sistema lo requiere.
Cómo se analiza
El sistema se analiza por componentes
Revisamos la trayectoria completa de cargas para evitar aprobar una pieza aislada mientras otra zona controla el diseño.
Tramos y fittings
Diámetro, schedule, material y geometría.
Soportes
Restricciones y grados de libertad.
Equipos
Boquillas y límites de carga.
Proceso
Presión, temperatura, fluido y ciclos.
Criterio técnico
Criterio técnico que marca la diferencia
Agregar un anclaje puede reducir movimiento local y aumentar esfuerzos o cargas en otro punto. En sistemas térmicos, la soportación se diseña como parte del sistema y no como una colección de apoyos independientes.
Normativa
Normas y criterios aplicables
Según servicio pueden utilizarse códigos ASME B31.3, B31.1 u otros, además de estándares de soportación y especificaciones del cliente. Las estructuras auxiliares se coordinan con los criterios estructurales aplicables en Perú.
Metodología
Cómo desarrollamos el trabajo
Primero definimos datos y alcance; después calculamos y documentamos.
1. Revisión de antecedentes
Planos, fotografías, cargas, materiales, ubicación y finalidad del documento.
2. Criterios de diseño
Normas, casos de carga, hipótesis y datos faltantes.
3. Cálculo y verificación
Modelamiento o verificaciones analíticas según el problema.
4. Memoria y comentarios
Resultados, conclusiones y atención de observaciones dentro del alcance.
Cotización más precisa
Qué información enviar para cotizar
No necesitas tener todo completo: envía lo disponible y te indicaremos qué falta.
- Isométricos o modelo 3D.
- Diámetro, schedule y material.
- Presión y temperatura.
- Fluido, densidad y aislamiento.
- Válvulas/accesorios.
- Ubicación y tipo de soportes.
- Equipos conectados y movimientos si existen.
- Casos ocasionales requeridos.
Entregables
Qué puede incluir la entrega
La propuesta indica exactamente qué recibirá el cliente.
Memoria de piping
Código, casos, esfuerzos, desplazamientos y conclusiones.
Reacciones
Cargas para soportes/anclajes.
Cargas en equipos
Resumen si forma parte del alcance.
Recomendaciones
Cambios de soportación o ruta si se justifican.
Valor para el proyecto
Por qué conviene calcular antes de fabricar o modificar
La ingeniería temprana permite identificar insuficiencias, información faltante y decisiones que todavía pueden corregirse sin intervenir en taller u obra. En equipos existentes, ayuda a separar lo verificable de lo que requiere inspección o datos adicionales.
Escenario ilustrativo
Ejemplo de alcance
Ejemplo ilustrativo: línea caliente conecta dos equipos. Se modelan temperatura, ruta, guías y anclajes; se revisan desplazamientos, esfuerzos y cargas en boquillas, ajustando soportes si es necesario.
- Isométrico.
- Presión/temperatura.
- Soportes.
- Boquillas.
- Reacciones.
IMAGEN
Servicios relacionados
Servicios relacionados
Continúa con la especialidad que se acerque más a tu proyecto.
Soportes de tuberías
Ver alcance técnico relacionado.
Soportes de tuberías →Tanques metálicos
Ver alcance técnico relacionado.
Tanques metálicos →Ingeniería de detalle
Ver alcance técnico relacionado.
Ingeniería de detalle →FAQ
Preguntas frecuentes
Respuestas a dudas frecuentes antes de revisar planos y condiciones de servicio.
¿Siempre se necesita análisis de flexibilidad?
No; depende de temperatura, diámetro, configuración, criticidad y requisitos del código.
¿Pueden calcular solo el espesor?
Sí, si ese es el alcance requerido.
¿Entregan reacciones para soportes?
Sí, cuando el análisis incluye soportación.
¿Pueden revisar una línea existente?
Sí, con geometría, soportes, proceso y material suficientemente definidos.
¿Trabajan con ASME B31.3?
Puede emplearse cuando corresponda al servicio y especificación del proyecto.
Cotiza tuberías industriales
Envía planos, fotos y datos de operación. Revisamos primero el alcance para proponer una memoria útil y técnicamente defendible.
