Almacén
Cargas de racks, pallets y circulación.
Ingeniería especializada · Perú

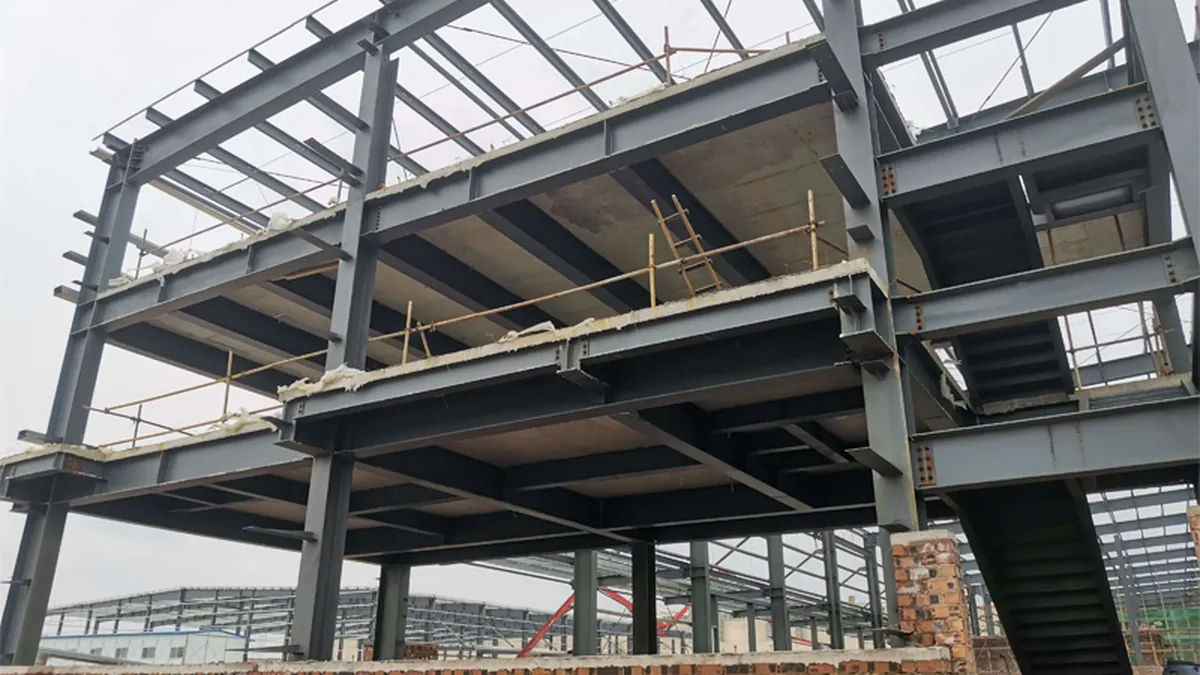

Memoria de cálculo de mezanines metálicos
Calculamos mezanines y pisos metálicos intermedios para almacén, oficinas y operación industrial, considerando sobrecargas, racks/equipos, vigas, columnas, piso, vibración y apoyos. Alcance SEO: esta página se reserva para mezanines nuevos para almacenamiento, operación o ampliación de áreas. Para el conjunto general de estructuras visita estructuras metálicas; si el elemento ya existe y se revisará su capacidad, visita verificación estructural.
Respuesta directa
¿En qué situación se encuentra tu proyecto?
El alcance debe responder a la necesidad real, no a una plantilla genérica.
Oficina/circulación
Control de flecha, vibración, escaleras y barandas.
Equipos
Cargas concentradas, mantenimiento y dinámica si aplica.
Alcance del servicio
El uso real define las cargas y el confort
Un mezanine para almacén no debe calcularse igual que uno para oficina. Las cargas concentradas de racks o equipos pueden controlar miembros locales, mientras que en circulación la vibración y deflexión pueden ser determinantes.
- Vigas principales/secundarias.
- Columnas/arriostres.
- Sistema de piso.
- Racks/equipos.
- Escaleras/barandas.
- Bases y estructura receptora.
Verificación técnica
¿Qué revisamos en el cálculo de mezanines metálicos?
En mezanines, la comprobación final depende del uso del nivel superior, densidad de almacenamiento, ubicación de cargas concentradas, sistema de piso, luces y requisitos de vibración.
- Sobrecarga según uso.
- Cargas concentradas.
- Vigas/columnas.
- Pandeo.
- Deflexión.
- Vibración cuando aplica.
- Conexiones.
- Bases/anclajes.
- Interacción con estructura existente.
Cómo se analiza
El sistema se analiza por componentes
Comprobamos la transferencia desde losa o plancha hacia viguetas, vigas, columnas, placas base y estructura receptora, prestando especial atención a huecos, escaleras y bordes libres.
Miembros
Vigas, columnas, diagonales, correas y arriostres.
Conexiones
Pernos, soldaduras, cartelas y rigidizadores.
Apoyos
Placas base, anclajes, pedestales y cimentación.
Servicio
Deflexión, vibración, estabilidad y compatibilidad con equipos.
Criterio técnico
Criterio técnico que marca la diferencia
Si hay racks o equipos, conviene representar sus apoyos reales. Distribuir una carga puntual como sobrecarga uniforme puede ocultar máximos locales.
Normativa
Normas y criterios aplicables
Para un mezanine se seleccionan disposiciones del RNE relativas a cargas, sismo y estructuras metálicas, más referencias AISC y AWS cuando sean aplicables.
La sobrecarga no debe copiarse de otro proyecto: oficina, archivo, almacenamiento, circulación y mantenimiento exigen condiciones distintas.
Metodología
Cómo desarrollamos el trabajo
Primero definimos datos y alcance; después calculamos y documentamos.
1. Revisión de antecedentes
Planos, fotografías, cargas, materiales, ubicación y finalidad del documento.
2. Criterios de diseño
Normas, casos de carga, hipótesis y datos faltantes.
3. Cálculo y verificación
Modelamiento o verificaciones analíticas según el problema.
4. Memoria y comentarios
Resultados, conclusiones y atención de observaciones dentro del alcance.
Cotización más precisa
Qué información enviar para cotizar
No necesitas tener todo completo: envía lo disponible y te indicaremos qué falta.
- Planta/dimensiones.
- Altura.
- Uso.
- Racks/equipos y cargas.
- Sistema de piso.
- Perfiles/materiales.
- Apoyo/cimentación.
- Fotos si va dentro de edificio existente.
Entregables
Qué puede incluir la entrega
La propuesta indica exactamente qué recibirá el cliente.
Memoria estructural
Datos, cargas, modelo, verificaciones y conclusiones.
Anexos
Capturas y resultados relevantes del análisis.
Conexiones y bases
Verificación o detalles cuando estén incluidos.
Planos
Ingeniería de detalle como entregable adicional.
Valor para el proyecto
Por qué conviene calcular antes de fabricar o modificar
Antes de ampliar un área con un mezanine conviene coordinar altura libre, circulación, escaleras, barandas, equipos y capacidad de la estructura o cimentación que recibirá las nuevas reacciones.
El control de flecha y vibración resulta especialmente importante cuando habrá tránsito frecuente o actividades sensibles al movimiento.
Escenario ilustrativo
Ejemplo de alcance
Ejemplo ilustrativo: mezanine para almacén con racks y pasillos. Se modelan cargas de estanterías, circulación, piso, vigas, columnas y anclajes, controlando flecha.
- Vigas principales/secundarias.
- Columnas/arriostres.
- Sistema de piso.
- Racks/equipos.
- Escaleras/barandas.
FAQ
Preguntas frecuentes
Respuestas a dudas frecuentes antes de revisar planos y condiciones de servicio.
¿Pueden calcular dentro de una nave existente?
Sí, revisando cómo se apoyará y qué nueva carga recibe la estructura existente.
¿Incluyen escaleras?
Pueden incluirse.
¿Consideran racks?
Sí, idealmente con carga y ubicación.
¿Revisan vibración?
Sí cuando el uso lo requiere.
¿Pueden optimizar perfiles?
Sí, buscando equilibrio entre resistencia, rigidez y constructibilidad.
Cotiza mezanines metálicos
Envía planta, niveles, uso previsto, carga de almacenamiento, tipo de piso, escaleras, barandas y estructura de apoyo. Con ello definiremos el alcance del mezanine.
Intención específica
Cuándo usar esta página de mezanines metálicos
Esta landing desarrolla exclusivamente el diseño y la memoria de cálculo de mezanines metálicos. Las preguntas generales sobre análisis pertenecen a cálculo estructural y las evaluaciones de elementos construidos pertenecen a verificación estructural.
