Diseño nuevo
Hoja, rigidizadores, marco, vástago y accionamiento.
Ingeniería especializada · Perú

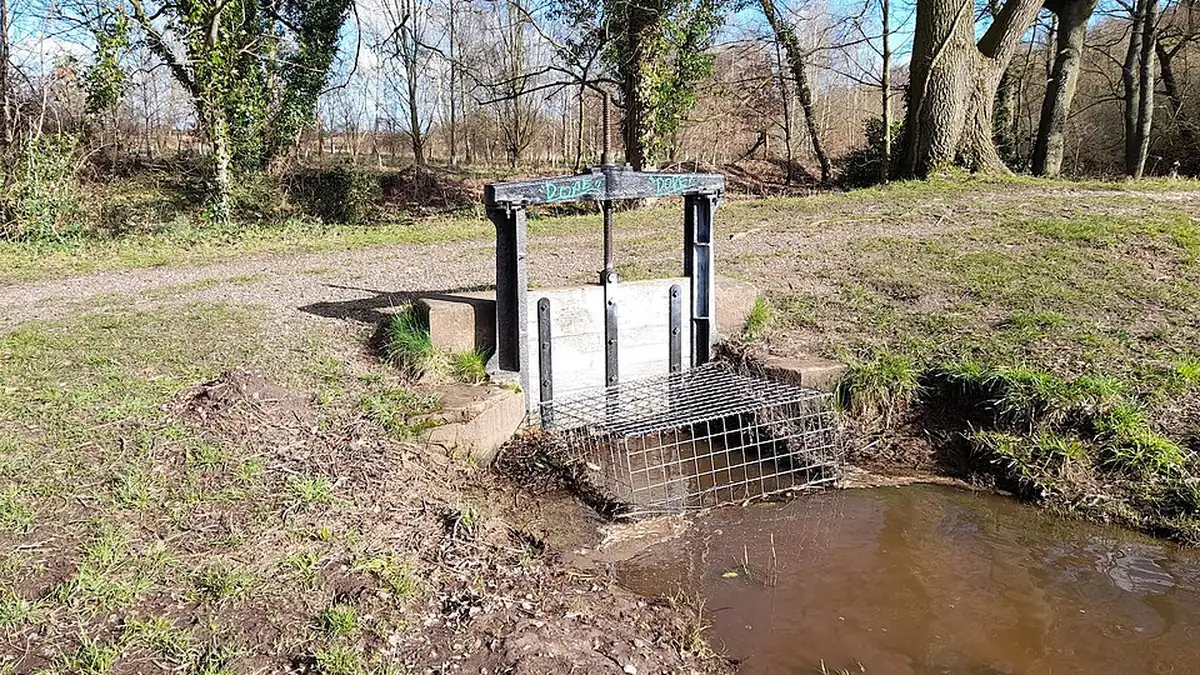

Memoria de cálculo de compuerta mural
Calculamos compuertas murales para cámaras, canales, PTAP y PTAR, revisando presión hidrostática, hoja, rigidizadores, marco, guías, vástago, fuerza de operación y anclajes.
IMAGEN
Respuesta directa
¿En qué situación se encuentra tu proyecto?
El alcance debe responder a la necesidad real, no a una plantilla genérica.
Reemplazo
Compatibilidad con vano, muro y anclajes existentes.
Problema de operación
Revisión de deformación, fricción, vástago y accionamiento.
Alcance del servicio
La deformación de la hoja influye en el sellado
La presión produce flexión y reacciones en guías. Una hoja puede ser resistente y aun deformarse lo suficiente para afectar el sello. Marco y anclajes deben transferir esas reacciones sin perder alineamiento.
- Hoja.
- Rigidizadores.
- Marco/guías.
- Vástago.
- Sellos.
- Accionamiento.
- Anclajes al muro.
IMAGEN
Verificación técnica
¿Qué revisamos en el cálculo de compuertas murales?
Las verificaciones definitivas dependen de la geometría, cargas, servicio y norma aplicable.
- Presión hidrostática.
- Espesor/flecha de hoja.
- Rigidizadores.
- Reacciones en guías.
- Marco/anclajes.
- Vástago/pandeo.
- Fuerza de apertura.
- Fricción.
- Torque.
- Asiento/desasiento.
Cómo se analiza
El sistema se analiza por componentes
Revisamos la trayectoria completa de cargas para evitar aprobar una pieza aislada mientras otra zona controla el diseño.
Hoja
Resistencia y deflexión bajo presión.
Marco y guías
Transferencia de reacciones y alineamiento.
Vástago
Carga axial, pandeo y unión.
Accionamiento
Fuerza, torque y eficiencia del mecanismo.
Criterio técnico
Criterio técnico que marca la diferencia
La fuerza de apertura no es igual al peso de la hoja: intervienen presión diferencial, fricción, sellos, reacción de guías y eficiencia del mecanismo.
Normativa
Normas y criterios aplicables
Según el tipo de equipo y especificación pueden emplearse criterios de AWWA, normas de estructuras metálicas y soldadura, además de requisitos particulares de la entidad o proyecto. Los anclajes y estructuras asociadas en Perú se coordinan con el marco normativo aplicable.
Metodología
Cómo desarrollamos el trabajo
Primero definimos datos y alcance; después calculamos y documentamos.
1. Revisión de antecedentes
Planos, fotografías, cargas, materiales, ubicación y finalidad del documento.
2. Criterios de diseño
Normas, casos de carga, hipótesis y datos faltantes.
3. Cálculo y verificación
Modelamiento o verificaciones analíticas según el problema.
4. Memoria y comentarios
Resultados, conclusiones y atención de observaciones dentro del alcance.
Cotización más precisa
Qué información enviar para cotizar
No necesitas tener todo completo: envía lo disponible y te indicaremos qué falta.
- Ancho/alto del vano.
- Niveles máximos.
- Sentido de presión.
- Materiales.
- Sellos.
- Vástago existente.
- Accionamiento.
- Plano del muro/anclajes.
Entregables
Qué puede incluir la entrega
La propuesta indica exactamente qué recibirá el cliente.
Memoria hidráulica-mecánica
Presiones, fuerzas y componentes principales.
Verificación estructural
Hoja, rigidizadores, marco y vástago.
Accionamiento
Fuerza o torque requerido según alcance.
Detalles
Planos o recomendaciones de fabricación si se contratan.
Valor para el proyecto
Por qué conviene calcular antes de fabricar o modificar
La ingeniería temprana permite identificar insuficiencias, información faltante y decisiones que todavía pueden corregirse sin intervenir en taller u obra. En equipos existentes, ayuda a separar lo verificable de lo que requiere inspección o datos adicionales.
Escenario ilustrativo
Ejemplo de alcance
Ejemplo ilustrativo: compuerta mural en cámara de PTAR con accionamiento manual. Se calculan presión, hoja, rigidizadores, guías, vástago, torque y anclajes.
- Hoja.
- Rigidizadores.
- Marco/guías.
- Vástago.
- Sellos.
IMAGEN
Servicios relacionados
Servicios relacionados
Continúa con la especialidad que se acerque más a tu proyecto.
Compuertas hidráulicas
Ver alcance técnico relacionado.
Compuertas hidráulicas →Agua y saneamiento
Ver alcance técnico relacionado.
Agua y saneamiento →Plataformas metálicas
Ver alcance técnico relacionado.
Plataformas metálicas →FAQ
Preguntas frecuentes
Respuestas a dudas frecuentes antes de revisar planos y condiciones de servicio.
¿Calculan el vástago?
Sí, incluyendo carga axial y pandeo cuando corresponda.
¿Incluyen actuador?
Puede revisarse fuerza/torque requerido.
¿Pueden reemplazar una existente?
Sí tomando el vano y condiciones reales como restricciones.
¿Calculan anclajes?
Sí si forman parte del alcance.
¿Trabajan acero inoxidable?
Sí con propiedades y criterios aplicables.
Cotiza compuertas murales
Envía planos, fotos y datos de operación. Revisamos primero el alcance para proponer una memoria útil y técnicamente defendible.
